机控制电液伺服试验机

产品详情

•

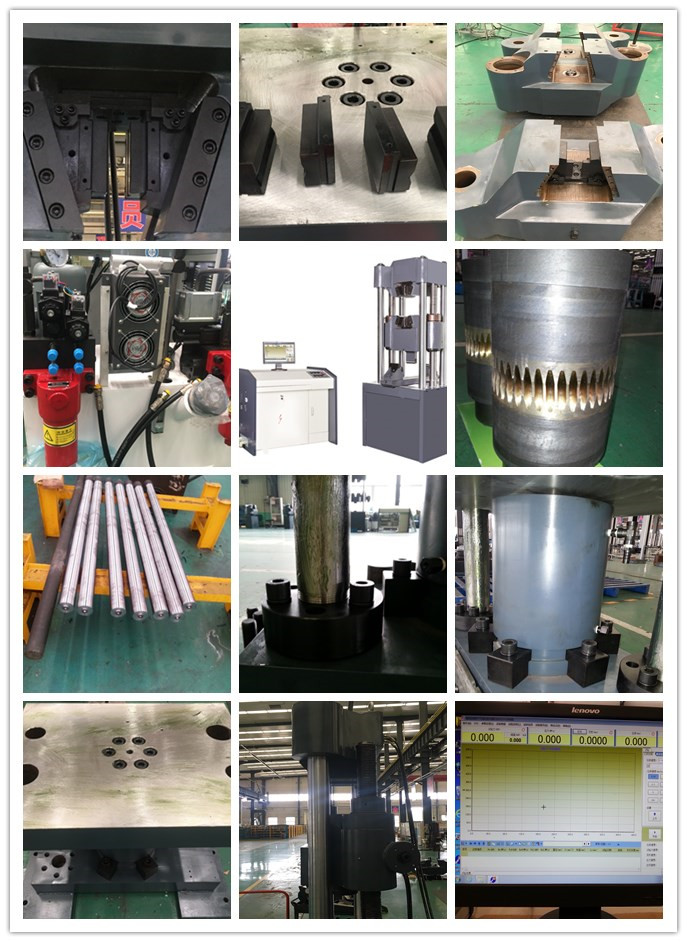

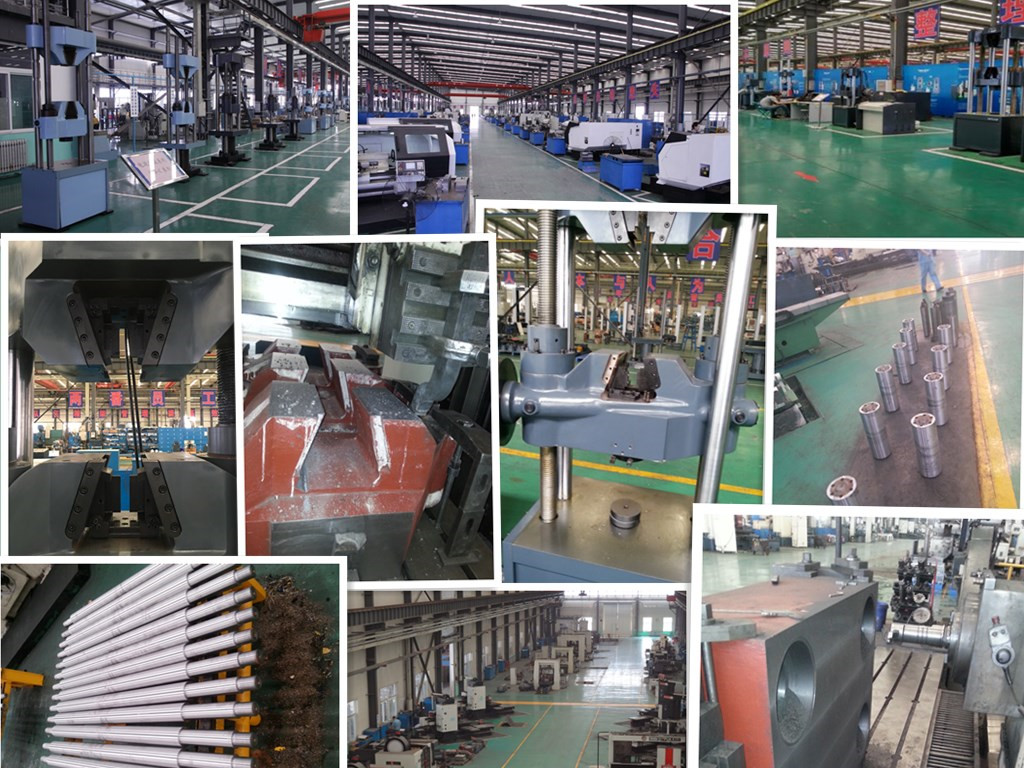

  机加工及安装车间



  设备概述：

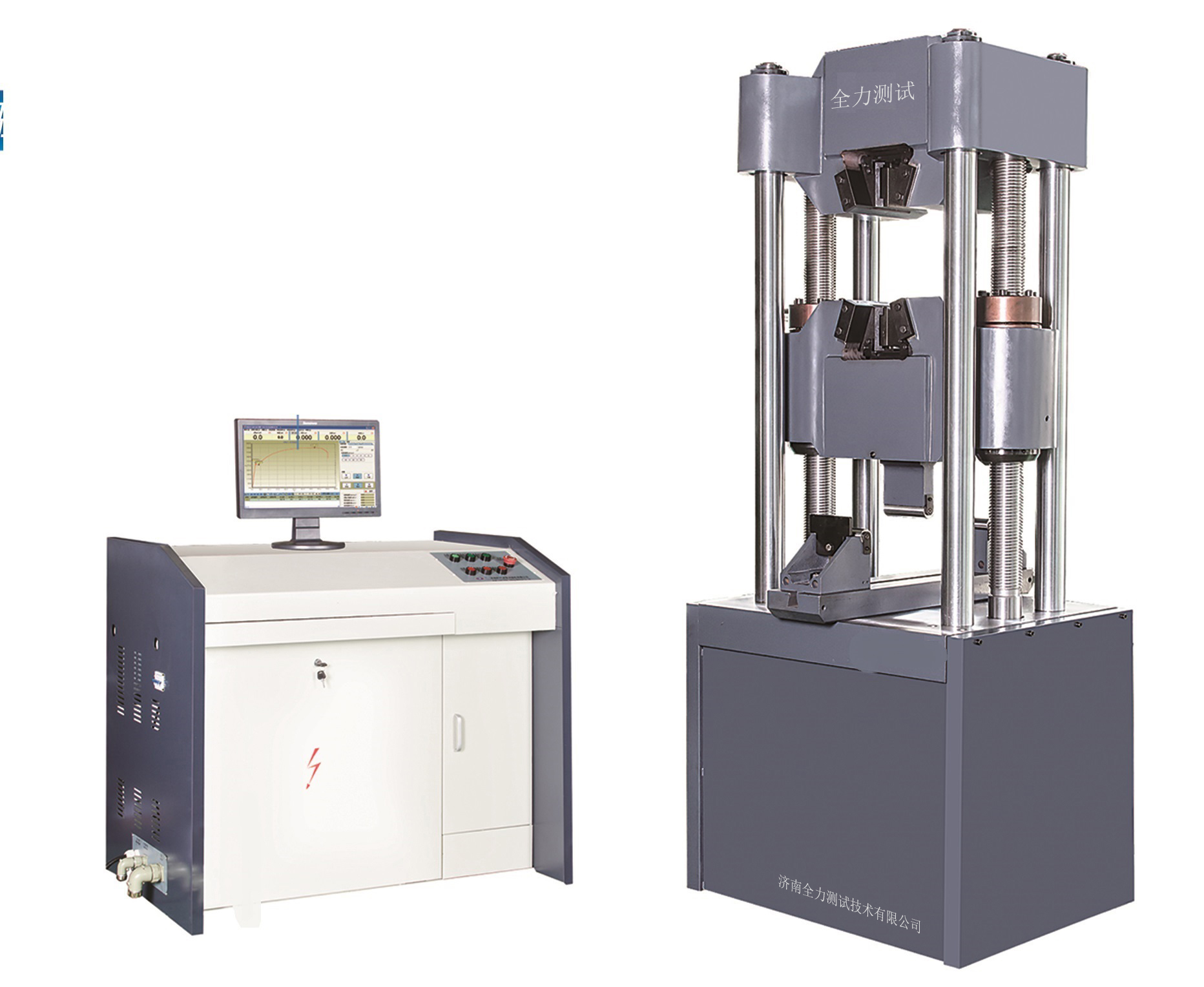

   WAW-1000D型微机控制电液伺服试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T 228.1-2010《金属材料 拉伸试验 第1部分 室温试验方法》的要求，自动求取各相关标准中规定的结果参数（必要时需配置相应夹具或变形测量装置）。



  主要功能：

     用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验，以及一些产品的特殊试验。



  主要特点：
  1、主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。上下横梁均采用铸钢件，强度高，安全性好。

  2、下横梁升降采用链条带动链轮升降，实现拉伸、压缩空间的调整。
  3、油源采用静音设计，环保，人性化，独有的压差随动系统，降低能耗，减少发热，保护油路。
  4、计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制液压油进入油缸的流量，实现等速试验力、等速位移等的控制。

  5、试验软件基于Windows操作平台，具备可编程功能，等速率试验力控制、等速率位移控制、试验力保持、位移保持等多种试验模式任意组合，并在各方式间切换时实现无冲击平滑过渡。
  6、软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、力-变形曲线、位移-时间曲线、变形-时间曲线。

  7、当试验力超过设定保护值或最大试验力的2%～5%时，过载保护，系统卸荷； 当活塞升起达到上极限位置时，行程保护，伺服油泵电机停机。







  满足标准：
  GB/T 228     《金属拉伸试验方法标准》

  GB/T 5224    《预应力用钢绞线标准中对钢绞线拉伸试验的要求》

  GB  7314    《金属压缩试验方法》

  GB/T 50081   《普通混凝土力学性能试验方法标准》

  GB/T 16825/ISO7500-1



  技术参数：

  技术名称	技术参数
  产品名称	WAW-1000D
  最大试验力kN	1000
  试验力示值相对误差	≤示值的±1%
  试验力测量范围	最大试验力的2%~
  等速应力控制范围(N/mm2•S-1)	2~60
  等速应变控制范围	0.00025/s~0.0025/s
  等速位移控制范围(mm/min)	0.5~50
  夹紧方式	液压夹紧
  圆试样夹持直径范围mm	Φ13～Φ60
  扁试样夹持厚度范围mm	0~30
  扁试样夹持宽度mm	80
  最大拉伸试验空间mm	550
  最大压缩试验空间mm
  控制柜外形尺寸mm	1200×620×850
  主机外形尺寸mm	1000×660×2400
  电机功率kW	2.5
  主机质量kg	4000
